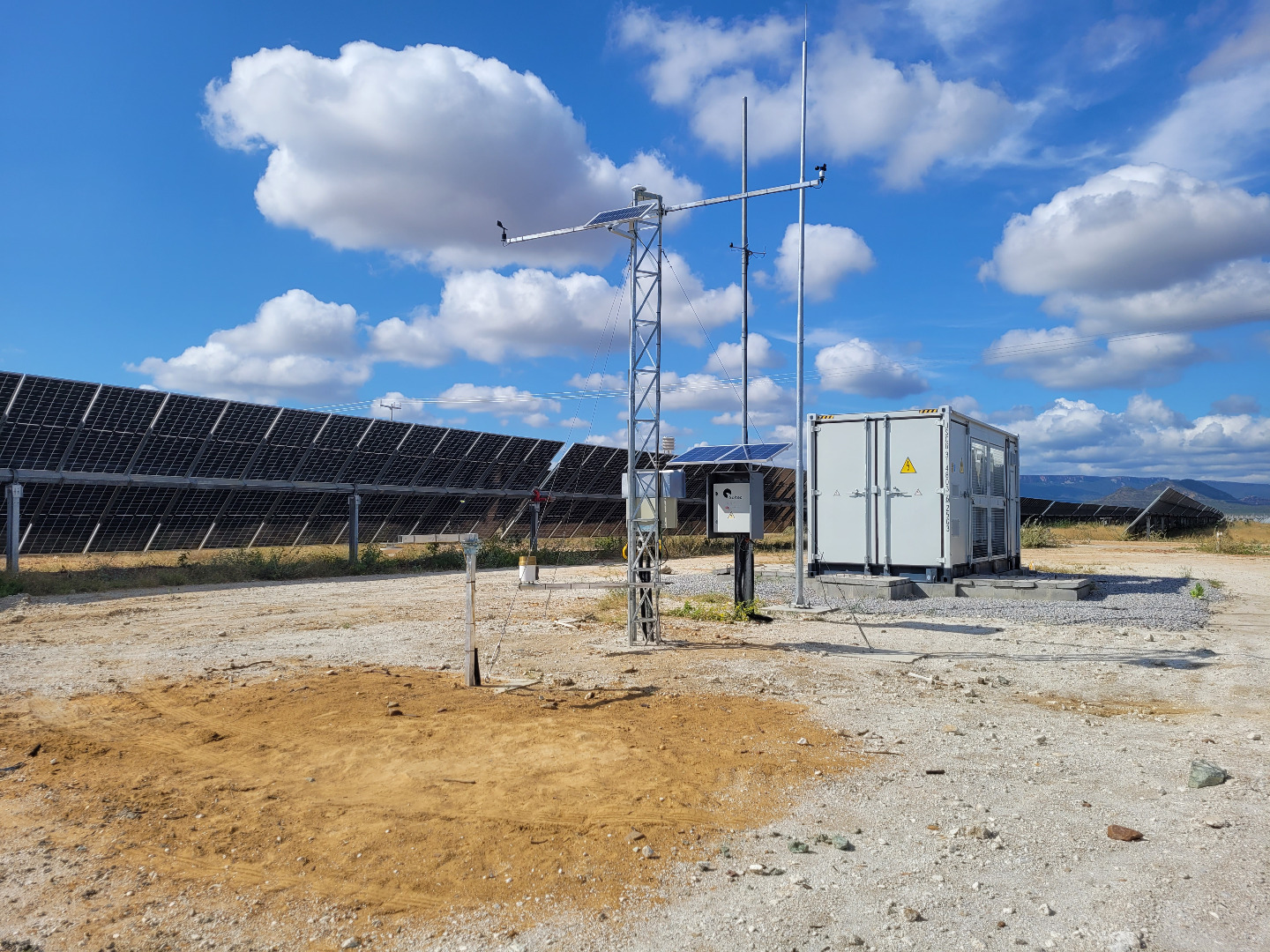

As especificações das Estações Solarimétricas são definidas de acordo com a classe do sistema de monitoramento.
Os sistemas de monitoramento são divididos em duas categorias:
- Classe A: Grandes sistemas fotovoltaicos, como geração centralizada ou grandes instalações comerciais. Para sistemas Classe A, a quantidade de sensores varia de acordo com o tamanho do empreendimento.
- Classe B: Sistemas menores, como instalações residenciais ou pequenas a médias instalações comerciais.
A Tabela 1 pode ser consultada na norma norma IEC 61724-1 – Photovoltaic system performance – Part 1: Monitoring (Performance em sistemas fotovoltaicos - Parte 1: Monitoramento). Ela nos informa quais variáveis devem ser medidas para determinada classe de monitoramento.
Tabela 1 Parâmetros medidos e requerimentos
|
Parâmetro
|
Simbolo
|
Sistema Classe A
|
Sistema Classe B
|
|
Requerido?
|
Requerido?
|
|
Irradiância
no Plano do Módulo
|
IPOA
|
v
|
v
|
|
Irradiância
Global Horizontal
|
GHI
|
v
|
v ou R³
|
|
Albedo
Horizontal
|
IDR
|
v (para Bifacial)²
|
|
|
Irradiação
no Plano do Módulo Reverso
|
IRPOA
|
v (para Bifacial)²
|
|
|
Irradiação
Difusa
|
DHI
|
v
|
|
|
Irradiação
Direta
|
DNI
|
v (CPV)
|
|
|
Temperatura
de Módulo
|
°C
|
v
|
v
|
|
Temperatura
Ambiente
|
°C
|
v
|
v ou R³
|
|
Velocidade
do Vento
|
m/s
|
v
|
v ou R³
|
|
Direção
do Vento
|
°
|
v
|
|
|
Soiling
Ratio
|
SR
|
v ¹
|
|
|
Precipitação
|
mm
|
v
|
v ou R³
|
|
Umidade
|
%
|
v
|
|
1
|
Soiling
Ratio é recomendado se o SR esperado for maior que 2% ao ano.
|
|
2
|
IRPOA
pode ser calculado de duas formas: Medindo o Albedo Horizontal e Irradiação
Difusa para estimar o Irradiação no Plano Reverso do Módulo, ou medindo com
sensores diretamente no plano reverso do módulo
|
|
3
|
Dados
Meteorológicos ou dados de satélite.
|
A Tabela 2 apresenta os requisitos aplicáveis aos sensores instalados nas diferentes Classes de Monitoramento.
Observe que para sistemas Classe A, os sensores para medição de irradiância possuem classe de melhor precisão, garantindo menor incerteza no cálculo do PR do empreendimento solar.
Para os sistema de Classe B, o critério para seleção dos sensores é mais amplo, sendo permitido sensores de classe inferiores.
Essa tabela e informações complementares podem ser encontradas diretamente na norma IEC 61724-1 – Photovoltaic system performance – Part 1: Monitoring (Performance em sistemas fotovoltaicos - Parte 1: Monitoramento).
Tabela 2 Requerimentos para sensores de Irradiancia
|
Requerimentos dos Sensores
|
|
Variável
|
Tipo de Sensor
|
Sistema Classe A
|
Sistema Classe B
|
|
IPOA
|
Piranômetro
|
Classe A
(ISO 9060:2018)
|
Classe C
ou melhor (ISO 9060:2018)
|
|
GHI
|
Piranômetro
|
Classe A
(ISO 9060:2018)
|
Classe C
ou melhor (ISO 9060:2018)
|
|
IPOAr
|
Piranômetro
|
Classe C
ou melhor (ISO 9060:2018)
|
Classe C
ou melhor (ISO 9060:2018)
|
|
TBOM
|
PT100
|
Resolução
= 0,1°C e incerteza ± 1°C
|
Resolução
= 0,1°C e incerteza ± 1°C
|
|
Temperatura
Ambiente
|
Termohigrômetro
|
Resolução
= 0,1°C e incerteza ± 1°C
|
Resolução
= 0,1°C e incerteza ± 1°C
|
|
Velocidade
do Vento
|
Anemômetro
|
Incerteza
= 0,5 m/s para velocidade = 5m/s e = 10% da leitura para velocidade maiores
que 5 m/s
|
Incerteza
= 0,5 m/s para velocidade = 5m/s e = 10% da leitura para velocidade maiores
que 5 m/s
|
|
Direção
do Vento
|
Biruta
|
Acurácia
de 5°
|
Acurácia
de 5°
|
Sistema de rastreador solar RaZON+
A FOTOVOLTEC fornece para medição da Irradiação Difusa e Direta o sistema de rastreador solar RaZON+.
Este equipamento realiza a medição da Irradiância Normal Direta e Irradiância Difusa Horizontal, importante para reduzir a Incerteza do cálculo da Irradiação no plano do módulo.
Este equipamento pode ser integrado a estação solarimétrica ou diretamente com o sistema supervisório.
